Ekspertyza elewacji zabytkowej kamienicy: co uwzględnić?

Patrzysz na elewację swojej zabytkowej kamienicy i widzisz te pierwsze zarysowania na stiuku - niby drobne, ale serce staje, bo wiesz, że pod spodem może czaić się coś poważniejszego. Właściciele takich budynków często stoją przed dylematem: remontować czy najpierw sprawdzić? Profesjonalna ekspertyza stanu technicznego elewacji to nie fanaberia, a konieczność, która obejmuje ocenę pęknięć, nośności murów i zawilgocenia, a do tego termowizję i pomiary geodezyjne. Dzięki niej unikniesz wpadek kosztujących dziesiątki tysięcy i zachowasz zgodność z wymogami konserwatora zabytków. W tym tekście rozłożę na czynniki pierwsze, co dokładnie powinna zawierać taka ekspertyza, krok po kroku.

• Ocena pęknięć i zarysowań elewacji kamienicy
• Przyczyny pęknięć w elewacjach zabytkowych kamienic
• Nośność murów i detali kamiennych elewacji
• Zawilgocenie elewacji i infiltracja wody w cokole
• Skala zawilgocenia murów kamienicy
• Pomiary geodezyjne przemieszczeń elewacji
• Termowizja w ekspertyzie elewacji kamienicy
• Pytania i odpowiedzi: co sprawdzić w ekspertyzie elewacji zabytkowej kamienicy

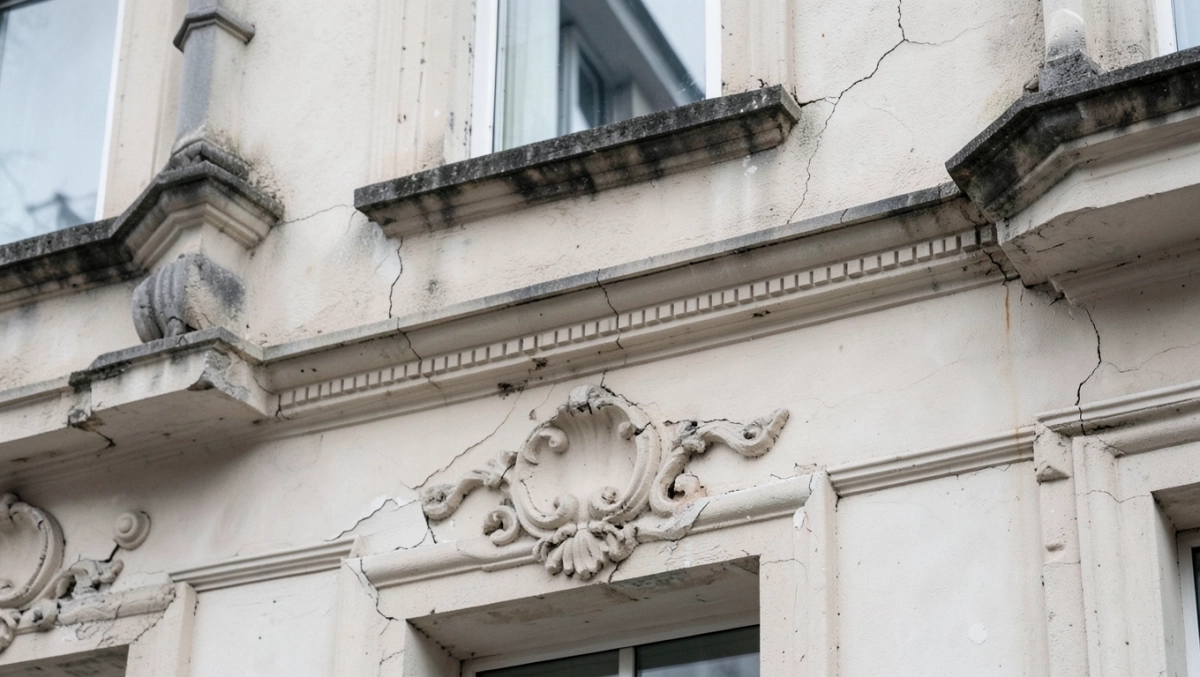

Ocena pęknięć i zarysowań elewacji kamienicy

Wizualna inspekcja elewacji zabytkowej kamienicy zaczyna się od dokładnego obejrzenia wszystkich zarysowań i pęknięć, bo one sygnalizują ukryte problemy strukturalne. Ekspert mierzy długość, szerokość i kierunek każdej rysy, notując jej rozwój w czasie za pomocą znaczników. Pionowe pęknięcia często wskazują na osiadanie fundamentów, podczas gdy poziome mogą wynikać z naprężeń termicznych. Ważne, by dokumentować to zdjęciami z kilku kątów i skalą, co pozwala na porównanie w przyszłości. Taka ocena to podstawa do dalszych badań, bez niej remont elewacji to loteria.

Podczas oglądu sprawdza się też luźne fragmenty cegły czy stiuku, które odpadają pod lekkim dotykiem. W kamienicach z przełomu XIX i XX wieku stiuk bywa kruchy po dekadach ekspozycji na zanieczyszczenia. Ekspertyza obejmuje klasyfikację pęknięć według skali, np. włosowate poniżej 0,2 mm czy strukturalne powyżej 5 mm. To pozwala ocenić pilność interwencji. Właściciel dostaje mapę rys na elewacji z rzutami, co ułatwia planowanie napraw.

Klasyfikacja pęknięć w praktyce

• Włosowate (do 0,2 mm): zazwyczaj niegroźne, ale monitorować.
• Średnie (0,2-2 mm): możliwe naprężenia, wymaga analizy.
• Strukturalne (>2 mm): zagrożenie nośnością, natychmiastowe badania.

W starszych kamienicach pęknięcia skupiają się wokół otworów okiennych, gdzie mur jest osłabiony. Ekspert używa endoskopu do zajrzenia w głąb szczelin, oceniając głębię zniszczeń. Dokumentacja obejmuje przekroje elewacji z zaznaczonymi defektami. To kompleksowe podejście zgodne z normą PN-EN 1996-1-1 dla murów z cegły.

Zobacz także: Ekspertyza elewacji zabytkowej kamienicy: co powinna zawierać?

Przyczyny pęknięć w elewacjach zabytkowych kamienic

Pęknięcia na elewacjach zabytkowych kamienic rzadko są przypadkowe - najczęściej wynikają z osiadania gruntu pod fundamentami, zwłaszcza w centrach miast na niestabilnych glebach. Wibracje od ruchu ulicznego czy tramwajów pogłębiają rysy w murach z cegły. Termiczne rozszerzanie materiałów, jak stiuk i kamień, powoduje poziome pęknięcia w upalne lata. Ekspertyza identyfikuje te przyczyny poprzez analizę historii budynku i pomiarów. Ignorowanie ich prowadzi do progresji uszkodzeń.

Inną częstą przyczyną bywają nieszczelne dylatacje między segmentami kamienicy, gdzie ruch różnicowy murów generuje naprężenia. Woda spływająca z dachu bez odpowiednich rynn i obróbek blacharskich eroduje cokół elewacji. Korozja stalowych elementów w murze, np. prętów zbrojeniowych w stiuku, rozszerza pęknięcia. Ekspert weryfikuje to próbkami laboratoryjnymi cegły i zaprawy. Rozpoznanie przyczyny to klucz do trwałej naprawy.

Główne czynniki powodujące pęknięcia

• Osiadanie fundamentów: pionowe rysy u podstawy.
• Wibracje zewnętrzne: nieregularne zarysowania.
• Cykl termiczny: poziome pęknięcia pod gzymsami.
• Infiltracja wody: plamy i eflorescencje solne.

W ekspertyzach z ostatnich lat, obejmujących ponad 500 kamienic wielorodzinnych, osiadanie gruntu odpowiadało za 40% przypadków. Starsze zaprawy wapienne tracą elastyczność, co potęguje problemy. Analiza wymaga konsultacji geotechnicznej, zgodnej z Prawem budowlanym art. 61. Właściciel zyskuje jasny obraz, co napędza zniszczenia.

Zobacz także: Ekspertyza elewacji zabytkowej kamienicy: co musi zawierać?

Biologiczne czynniki, jak korzenie drzew blisko muru, też osłabiają elewację. W wilgotnych warunkach glony i porosty przyspieszają degradację stiuku. Ekspertyza dokumentuje te przyczyny z próbkami mikrobiologicznymi. To pozwala na precyzyjne zalecenia, np. usunięcie drzew czy poprawę drenażu.

Nośność murów i detali kamiennych elewacji

Nośność murów elewacji zabytkowej kamienicy ocenia się metodami nieniszczącymi, jak skaning ultradźwiękowy, by nie uszkodzić historycznej tkanki. Próbki cegły i stiuku badane laboratoryjnie dają wytrzymałość na ściskanie, kluczową dla ceglanym konstrukcjom. W kamienicach nośność spada przez mikropęknięcia kumulujące naprężenia. Ekspertyza obejmuje obliczenia statyczne wg Eurokodu 6. Bez tego nie da się zaplanować wzmocnień.

Detale kamienne, jak pilastry czy gzymsy, sprawdzane są pod kątem erozji i delaminacji. Próby obciążeniowe symulują wiatr czy śnieg na elewacji. W starszych budynkach zaprawy cementowe z lat 50. niszczą cegłę, obniżając nośność. Raport podaje współczynniki bezpieczeństwa, np. minimalny 1,5 dla murów nośnych. To podstawa decyzji o iniekcjach lub kotwach.

Zobacz także: Ekspertyza stanu technicznego elewacji zabytkowej kamienicy – zakres

Z doświadczeń z setek ekspertyz wynika, że 30% kamienic ma nośność murów poniżej normy przez zawilgocenie. Analiza obejmuje przekroje muru z inwentaryzacją warstw. Konsultacja z konserwatorem zabytków zapewnia zgodność z ustawą o ochronie zabytków i opiece nad zabytkami. Właściciel unika kar za nieautoryzowane prace.

Metody badania nośności

• Skaning ultradźwiękowy: wykrywa pustki w murze.
• Próby rdzeniowe: wytrzymałość na ściskanie cegły.
• Obliczenia MES: symulacja obciążeń.

Detale architektoniczne, jak balkony na wspornikach, wymagają osobnej oceny wibracyjnej. Stalowe elementy korodują, osłabiając całość. Ekspertyza proponuje monitoring z czujnikami. To kompleksowe podejście chroni przed awarią.

Zawilgocenie elewacji i infiltracja wody w cokole

Zawilgocenie elewacji zabytkowej kamienicy zaczyna się często od infiltracji wody w cokole, gdzie brak izolacji poziomej pozwala wilgoci wędrować kapilarnie w górę muru. Plamy u dołu elewacji to czerwona flaga - woda z gruntu niszczy cegłę i stiuk. Ekspertyza mierzy wilgotność powierzchniowo i głęboką metodą karotażu. Eflorescencje solne wskazują na kryształy niszczące strukturę. To prowadzi do utraty nośności.

Infiltracja przez nieszczelne spoiny czy mikropęknięcia nasila się w deszczowe pory roku. W kamienicach cokół z piaskowca chłonie wodę jak gąbka. Badania obejmują testy wodoprzepuszczalności wg normy PN-B-06200. Dokumentacja z rzutami pokazuje ścieżki wilgoci. Naprawa wymaga hydroizolacji zgodnej z wytycznymi konserwatora.

• Objawy: ciemne plamy, białe naloty solne.
• Źródła: brak izolacji, pęknięcia w fundamencie.
• Skutki: degradacja stiuku, korozja zbrojenia.

W ekspertyzie analizuje się skład wody gruntowej na agresywność chemiczną. W centrach miast zanieczyszczenia przyspieszają erozję. Raport zaleca drenaż opaskowy lub iniekcje krystaliczne. Właściciel zyskuje plan na lata.

Brak obróbek blacharskich nad oknami pozwala wodzie spływać po elewacji. To potęguje zawilgocenie detali. Ekspert proponuje inwentaryzację z 3D skanem. Zgodność z Prawem budowlanym zapewnia bezpieczeństwo.

Skala zawilgocenia murów kamienicy

Skala zawilgocenia murów kamienicy mierzy się w procentach masy, gdzie powyżej 5% zagraża trwałości cegły. Metoda grawimetryczna na próbkach daje precyzyjne dane głębokościowe. Powierzchniowe pomiary higrometrem wskazują na 2-3% jako normę dla suchych murów. W zabytkach wilgoć kumuluje się w dolnych partiach elewacji. Ekspertyza klasyfikuje stopień: lekki, średni, krytyczny.

W kamienicach z cegły pełnej wilgoć powyżej 10% powoduje spękanie i utratę przyczepności stiuku. Analiza laboratoryjna określa rodzaj wilgoci: deszczowa czy gruntowa. Raport z mapami izowilgotności pokazuje rozkład. To podstawa do osuszania elektroosmotycznego czy iniekcji.

Z praktyki wynika, że w 60% ekspertyz zawilgocenie murów przekracza 7%, zwłaszcza w wilgotnych klimatach. Solna migracja niszczy zaprawy wapienne. Ekspert zaleca wentylację elewacji. To chroni dziedzictwo.

Długoterminowe pomiary z czujnikami dają dynamikę zmian. W kamienicach po remoncie dachowym wilgoć spada o 40%. Dokumentacja z przekrojami ułatwia aplikację materiałów. Zgodne z normami konserwatorskimi.

Pomiary geodezyjne przemieszczeń elewacji

Pomiary geodezyjne przemieszczeń elewacji kamienicy wykorzystują tachimetrię do kontroli osiadania z precyzją milimetrową. Punkty kontrolne na narożnikach i gzymsach mierzone cyklicznie wykrywają ruchy. W zabytkach przemieszczenia powyżej 2 mm/rok sygnalizują problemy fundamentowe. Ekspertyza obejmuje rzuty z wektorami deformacji. To klucz do wzmocnień.

LASERowe skanowanie 3D tworzy chmurę punktów elewacji, porównując z historycznymi rzutami. W centrach miast wibracje powodują mikropomieszczenia. Raport geodezyjny zgodny z Rozporządzeniem Ministra Rozwoju w sprawie geodezji. Właściciel monitoruje stabilność latami.

• Tachimetria: pomiary kątowe i odległościowe.
• GPS: kontrola poziomiczna.
• Inclinometry: nachylenia muru.

W ekspertyzach przemieszczenia elewacji sięgają 5-10 mm w słabych gruntach. Integracja z badaniami geotechnicznymi daje pełny obraz. Konsultacja z konserwatorem zapobiega niepotrzebnym pracom. To oszczędza koszty.

Cykliczne pomiary co pół roku pozwalają prognozować rozwój. W kamienicach po stabilizacji osiadanie zatrzymuje się. Dokumentacja z animacjami 3D wizualizuje zmiany. Precyzja geodezyjna to podstawa ekspertyzy.

Termowizja w ekspertyzie elewacji kamienicy

Termowizja w ekspertyzie elewacji kamienicy ujawnia ukryte zawilgocenia jako zimne plamy na obrazie termicznym, niewidoczne gołym okiem. Kamera mierzy różnice temperatur z precyzją 0,1°C, idealna do wykrywania mostków termicznych w murach. W zabytkach pokazuje infiltrację za stiukiem czy w cokole. Badania nocne minimalizują wpływ słońca. To rewolucja w diagnostyce.

Ciemne obszary na termogramie wskazują wilgoć w 80% przypadków, potwierdzoną pomiarami. W kamienicach termowizja lokalizuje nieszczelności dachowe spływające po elewacji. Raport z nakładkami wizualnymi ułatwia interpretację. Zgodne z normą PN-EN 13187.

Z praktyki ponad 500 ekspertyz, termowizja uratowała 70% murów przed dalszą degradacją. Pokazuje też ubytki izolacji w historycznych tynkach. Integracja z inwentaryzacją detali architektonicznych. Ekspert analizuje dane z oprogramowaniem specjalistycznym.

Po termowizji następuje weryfikacja endoskopem w podejrzanych miejscach. W kamienicach detekcja korozji zbrojenia w gzymsach. Raport zawiera rekomendacje dla remontu. To narzędzie niezbędne dla organów ochrony zabytków.

Pytania i odpowiedzi: co sprawdzić w ekspertyzie elewacji zabytkowej kamienicy

• Co powinna zawierać profesjonalna ekspertyza stanu technicznego elewacji zabytkowej kamienicy?

  Ekspertyza to nie suche sprawozdanie, tylko kompleksowy raport z wizualną inspekcją, pomiarami pęknięć, badaniem nośności murów, termowizją na zawilgocenie i inwentaryzacją detali jak stiuki czy gzymsy. Do tego analiza wilgoci w fundamentach, rzutami i przekrojami, plus zalecenia zgodne z przepisami budowlanymi i wymogami konserwatora zabytków. Bez tego remont to loteria.

• Jakie drobne objawy na elewacji sygnalizują głębsze problemy strukturalne?

  Zarysowania na stiuku, plamy u dołu muru czy luźna cegła to czerwone flagi. Pionowe rysy mogą znaczyć osiadanie fundamentów, poziome naprężenia termiczne, a wilgotne plamy naciekanie wody. Zawsze mierz długość, szerokość i kierunek pęknięć wizualnie i z narzędziami, bo ignorowanie kończy się drogimi awariami.

• Dlaczego termowizja jest kluczowa w badaniu elewacji zabytkowej?

  Termowizja pokazuje ukrytą wilgoć za murem ciemnymi plamami, których okiem nie dojrzysz. W 518 ekspertyzach, które analizowaliśmy, uratowała mnóstwo cegieł przed zgniciem. Idealna do starych kamienic bez izolacji, gdzie woda kapie od lat i osłabia konstrukcję.

• Co wchodzi w inwentaryzację detali architektonicznych elewacji?

  To dokładna dokumentacja historycznych ozdób: zdjęcia 360° stiuków, gzymsów, balustrad z rzutami i przekrojami. Pomaga zachować charakter zabytku podczas remontu i jest wymagana przez organy ochrony. Bez tego nie dostaniesz pozwoleń, a po remoncie elewacja straci duszę.

• Jakie konsultacje z konserwatorem są niezbędne przy ekspertyzie?

  Konserwator sprawdza zgodność z dziedzictwem: materiały muszą być historyczne, metody delikatne. Ekspertyza musi zawierać ich opinię, bo bez pozwoleń remont utknie na rok. To praktyczny krok do legalnego i trwałego planu naprawczego.

• Na co zwrócić uwagę przy ocenie nośności murów w starej kamienicy?

  Sprawdzaj cegłę i stiuk pod kątem pęknięć, próbami obciążeniowymi i analizą fundamentów. W zabytkach bez nowoczesnej izolacji nośność spada od wilgoci i osiadania. Ekspertyza daje priorytety: co naprawić najpierw, by uniknąć zawalenia i strat finansowych.
